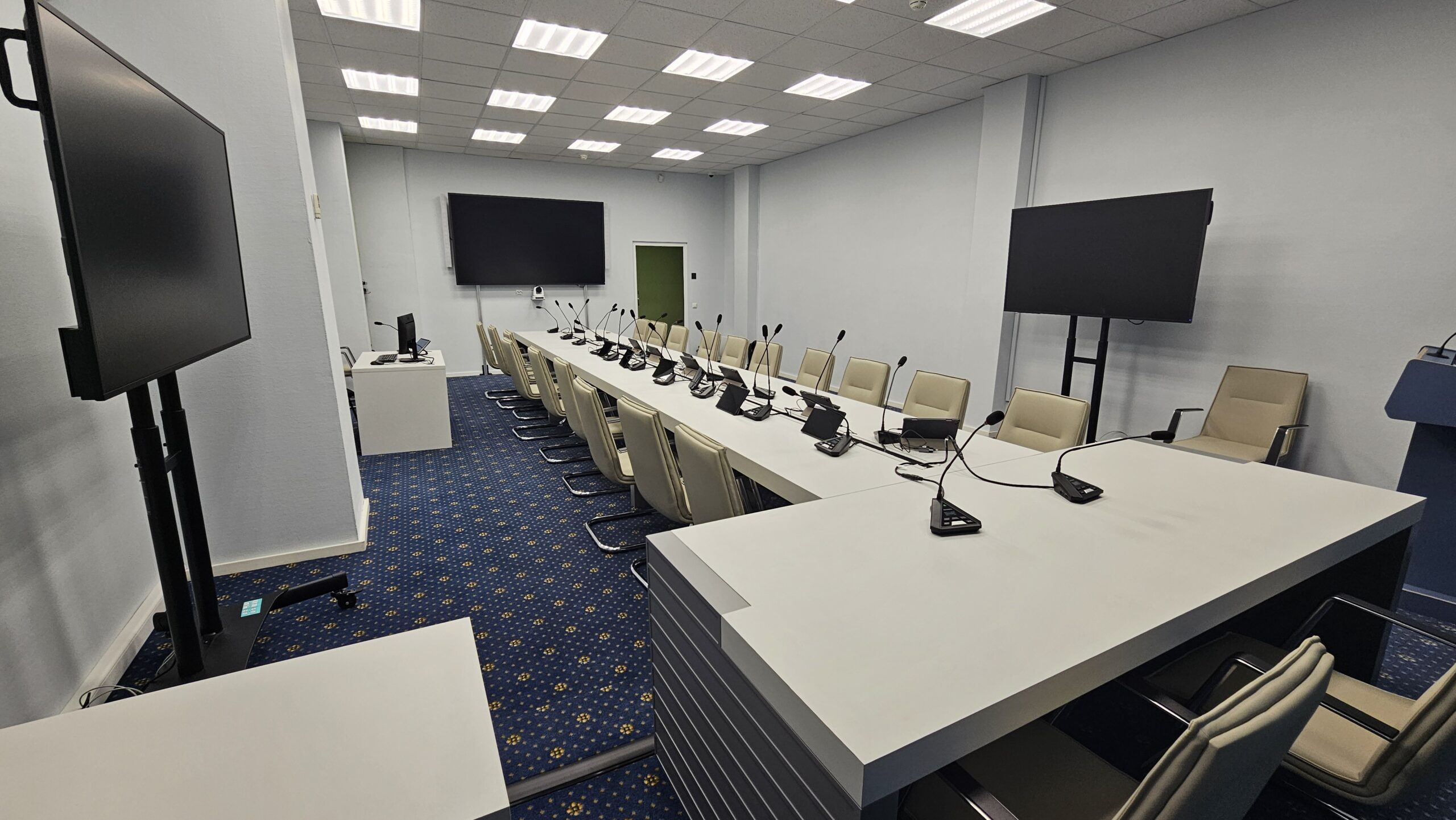

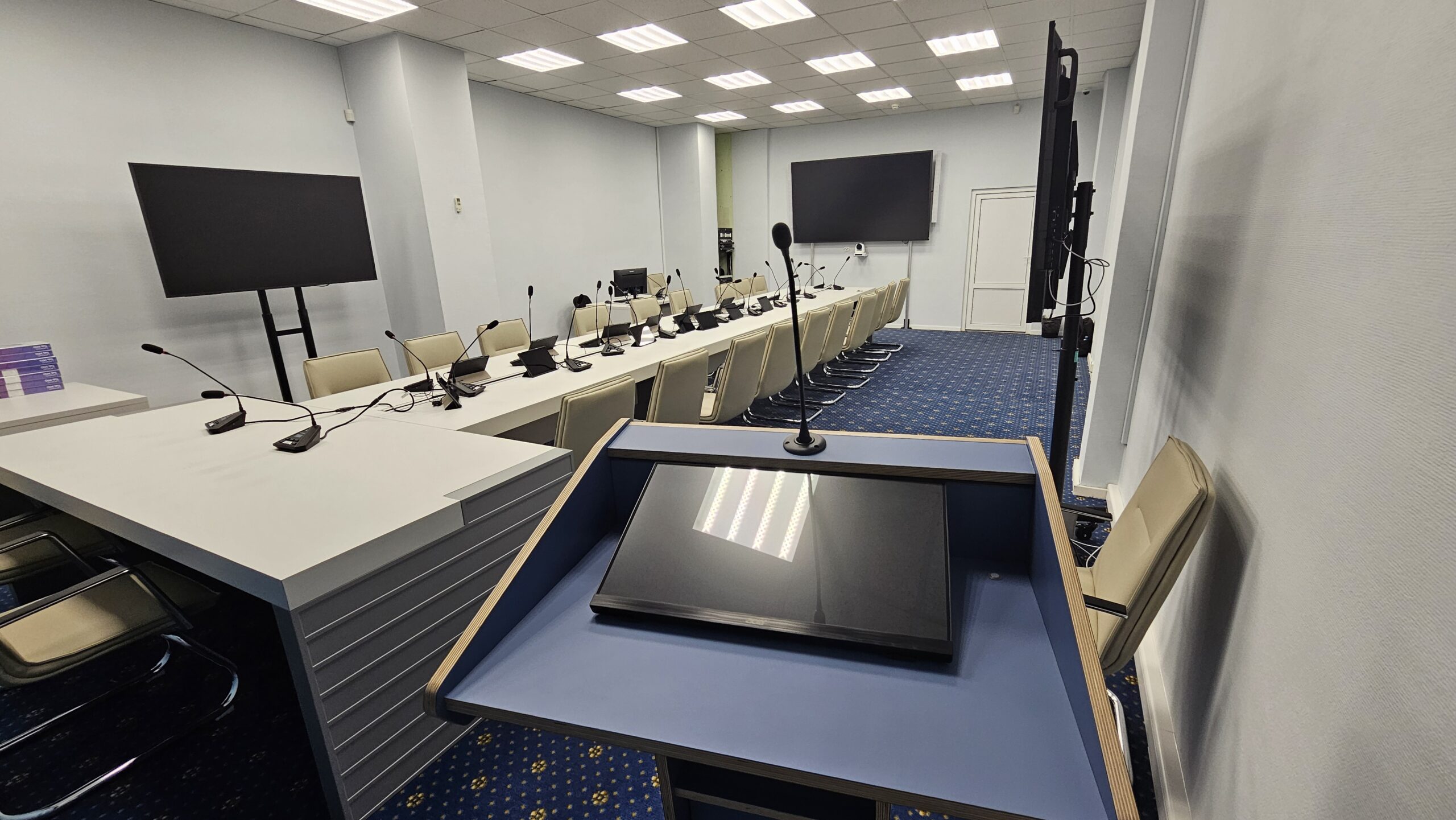

Специалистами ООО «Дисплей Балтика» выполнено комплексное переоснащение малого конференц-зала Университета путей сообщения современными мультимедийными средствами с целью проведения лекций, заседаний, видеоконференций, презентаций и голосований в гибридном (очно-дистанционном) формате. Проект включает аудиовизуальную, коммутационную, IT-инфраструктуру и систему управления, поставку мебели.

🎯 Основные задачи системы

• 📺 Подача визуального контента: на 98” LCD-дисплей, два 65” дисплея и персональные планшеты для слушателей (x23), подключённые к локальной Wi-Fi сети.
• 🎤 Звуковая система: широкополосные колонки + сабвуфер, микрофонная конференц-система.
• 🎥 Видеотрансляция и запись: PTZ-камера, видеорегистратор, конвертеры HDMI/SDI и медиашлюзы Magewell.
• 🎚 Управление мультимедиа: матричный HDMI-коммутатор, сенсорная панель, аудиопроцессор.
• 🗳 Система голосования: пульты делегатов и председателя Gonsin с центральным блоком.
• 🌐 IT-инфраструктура: Ethernet-коммутатор, патч-панели, точка доступа, система USB over IP.
• 🪟 Автоматизация среды: управление освещением (DALI), моторизованными шторами (Somfy) и микрофонами.

📦 Состав оборудования

Отображение и доступ к контенту
• Дисплей Lumien LS9850SD (98”)
• 2 дисплея Nextouch PDSCV1NNT65 (65”)
• Планшеты Lenovo 10.1” x23
• Монитор Philips 243B1 + сенсорный Acer 21.5”
• ПК оператора и мини-ПК в трибуне

Аудио
• Колонки Audac KYRA12/B, сабвуфер NOBA8A
• Аудиопроцессор Intrend ITDSP-0404Dv2
• Конференц-система Gonsin (TL-ZB4 + 23 пульта)
• Микрофон ClockAudio C34E Halo-RF

Видео
• PTZ-камера LUMENS VC-A51PW
• Камера наблюдения HiWatch
• Медиашлюз Magewell USB Capture HDMI
• HDMI-матрица Intrend ITMFS-8x8H2A, конвертеры и приёмники HDMI по витой паре

Управление и коммутация
• Сенсорная панель Qbic TD-1070 (10”)
• Коммутатор Qtech QSW-4530-30TX-POE
• Процессор управления CM4-IO-POE-4G-BOX
• Удлинители USB, патч-панель Hyperline

Электрооборудование и освещение
• Светодиодные светильники Innolux (20+5)
• KNX-панель GVS управления освещением
• Моторизованный карниз Somfy Glydea Ultra
• Управление по протоколу DALI + KNX

🔌 Электроснабжение и заземление

• Питание от существующего ГРЩ с отдельным автоматом и линией (ППГнг(А)-HF 3х4)
• Заземление по стандарту ПУЭ (контур общего и защитного заземления)
• Установка силовых розеток, распределительных коробок и автоматов ABB

🛠 Роль в проекте

• Разработка структурной схемы и функциональных соединений
• Проектирование и подбор всего мультимедийного оборудования
• Создание архитектуры управления, коммутации и освещения
• Разработка и внедрение собственной системы управления комплексом
• Тестирование, пусконаладка и ввод в эксплуатацию

💡 Ключевые особенности проекта

• Полностью IP-ориентированная архитектура (AVoIP, Dante, USB-over-Ethernet)
• Интерактивная мультимедийная среда с голосованием и ВКС
• Автоматизированная система освещения с диммированием по DALI
• Автоматизированная система затенения на базе моторизованного карниза Somfy
• Собственная система управления комплекса, разработанная нашей компанией
• Централизованное управление звуком, видео, микрофонами и инженерными системами
• Проектирование и поставка мебели.
